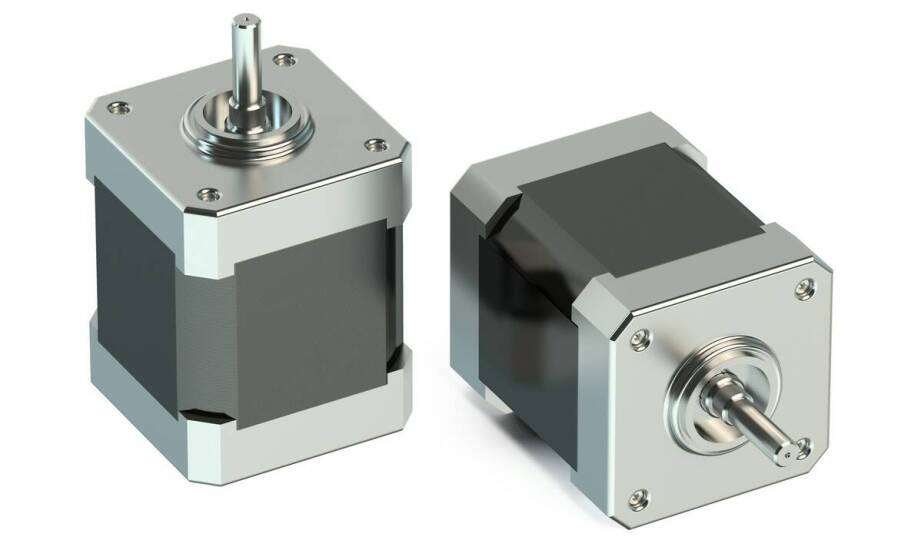

Budowa napędu krokowego i serwokrokowego oraz źródła precyzji ruchu

Napędy krokowe i serwokrokowe z zewnątrz przypominają sobie nawzajem, ponieważ oba rozwiązania wykorzystują silniki o niemal identycznej budowie mechanicznej oraz zbliżonych kołnierzach montażowych. Różnica tkwi w sposobie przenoszenia ruchu i kontroli błędu pozycjonowania podczas pracy maszyny. Klasyczny wariant działa w otwartej pętli sterowania, gdzie układ nadrzędny wysyła impulsy determinujące ruch, ale nie weryfikuje ostatecznego położenia wału. Ta z pozoru prosta zależność decyduje o stabilności całego procesu technologicznego, od nieskomplikowanych podajników taśmowych po wieloosiowe centra obróbcze. Poprawne zrozumienie różnic między tymi dwiema koncepcjami sterowania pozwala inżynierom uniknąć kosztownych pomyłek przy budowie nowych linii produkcyjnych.

Budowa wewnętrzna oraz mechanizm utraty pozycji

Silnik krokowy składa się z nieruchomego stojana oraz wirującego rotora. Stojan zawiera uzwojenia podzielone na odrębne fazy, zwykle dwie lub cztery, które pod wpływem prądu generują zmienne pole magnetyczne. Rotor zbudowany jest zazwyczaj z magnesów trwałych wyposażonych w charakterystyczne zęby, których liczba w standardowych modelach hybrydowych wynosi najczęściej pięćdziesiąt sztuk. Zewnętrzny sterownik zasila poszczególne fazy w ściśle określonej sekwencji, co wymusza obrót wirnika o dyskretny kąt kroku. W powszechnie stosowanym standardzie wynosi on 1,8 stopnia, co daje dwieście pełnych skoków na jeden obrót. Zmiana parametrów zasilania pozwala na przejście w tryb mikrokrokowy, co znacznie podnosi rozdzielczość i wygładza charakterystykę ruchu.

Główna słabość otwartej architektury ujawnia się w momencie wystąpienia nieprzewidzianych przeciążeń mechanicznych. Silnik gubi zadane kroki przy gwałtownym wzroście oporów ruchu, kiedy aktualnie dostępny moment obrotowy nie wystarcza na pokonanie inercji układu. Może to wynikać ze zbyt szybkiego przyspieszenia podczas cyklu, nagłego wzrostu tarcia w prowadnicach liniowych czy oporów na śrubie kulowej. Brak sprzężenia zwrotnego uniemożliwia układowi nadrzędnemu wykrycie błędu, przez co wirnik zatrzymuje się w miejscu lub minimalnie cofa. Skutkuje to kumulacją odchyleń geometrycznych, spadkiem precyzji pracy, a ostatecznie wyprodukowaniem wadliwego detalu.

Weryfikacja położenia i wymagania zaawansowanych aplikacji

Rozwiązaniem problemu utraty pozycjonowania bez konieczności przechodzenia na bardzo zaawansowane systemy serwo jest technologia serwokrokowa. Taka hybryda łączy standardowy silnik ze zintegrowanym enkoderem wysokiej rozdzielczości, który montuje się bezpośrednio na wale wyjściowym. Enkoder nieustannie mierzy rzeczywistą pozycję rotora w czasie pracy, przekazując te precyzyjne dane zwrotne do dedykowanego sterownika. Jeśli system analityczny wykryje jakąkolwiek rozbieżność między zadanym a faktycznym położeniem mechanizmu, układ natychmiast generuje impulsy korygujące powstałe odchylenie. Zapewnia to precyzję charakterystyczną dla zamkniętej pętli przy jednoczesnym zachowaniu niskiego stopnia skomplikowania instalacji.

Wymagania stawiane przed tymi napędami w sektorze CNC i przemyśle motoryzacyjnym są wyjątkowo rygorystyczne ze względu na wymóg ciągłości produkcji. W nowoczesnych obrabiarkach sterowanych numerycznie powtarzalność pozycjonowania musi utrzymywać się poniżej 0,01 milimetra, co zapewnia płynność cięcia materiału bez niepożądanych wibracji. Branża automotive oczekuje natomiast wysokiego i stabilnego momentu obrotowego przy prędkościach sięgających 3000 obrotów na minutę. Elementy te muszą zachować absolutną odporność na dynamiczne zmiany obciążeń podczas zautomatyzowanego montażu.

Podczas projektowania nowoczesnych układów inżynierowie często popełniają błędy związane z nieprawidłowym szacowaniem dynamiki mas. Stosowanie zbyt agresywnych profili przyspieszenia ignoruje rzeczywistą bezwładność bramy maszyny, co nieuchronnie prowadzi do groźnych rezonansów. Poprawny dobór komponentów wymaga rygorystycznej analizy krzywych momentu oraz wnikliwych symulacji komputerowych. Dostęp do rzetelnych danych katalogowych, jakie zapewnia między innymi platforma pivexin, ułatwia właściwe zestrojenie parametrów prądu, podziału kroków oraz elektronicznego tłumienia drgań.

Parametry decydujące o doborze technologii napędowej

Ostateczny wybór konkretnego rozwiązania zależy wyłącznie od fizycznej dynamiki procesu, zakładanego obciążenia roboczego i bezwzględnej dokładności planowanych operacji. Standardowe silniki krokowe sprawdzają się doskonale w prostych aplikacjach o stałym tarciu, przewidywalnej masie i stosunkowo niskich prędkościach posuwu. Gdy tylko proces technologiczny wprowadza zmienne opory, skomplikowane profile ruchu i wąskie tolerancje wymiarowe na poziomie mikrometrów, konieczność zastosowania enkodera staje się oczywista. Wdrożenie bieżącej korekty błędów chroni maszynę przed kosztownymi przestojami wynikającymi z kolizji narzędzi. Pozwala to na pełne utrzymanie rygorystycznych reżimów wymiarowych produkowanych komponentów przez cały okres eksploatacji urządzenia przemysłowego.
